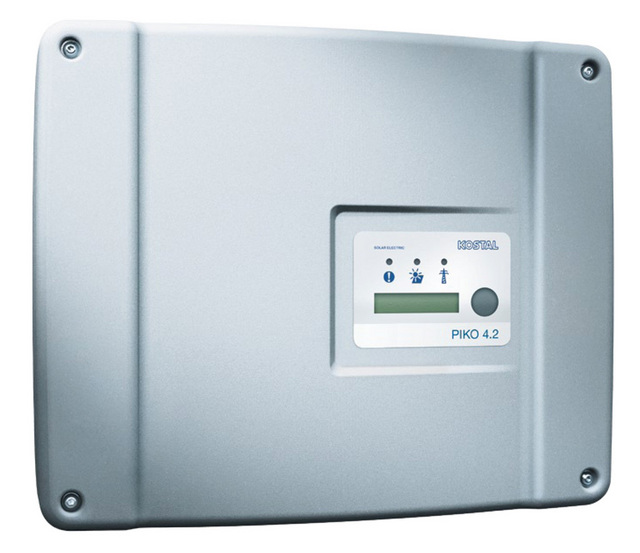

Kostal PIKO 4.2 EU - NSR - DCS, 3phase 4200 W Grid inverter - transformerless
Obj. kód: 1990308
Charakteristika produktu:
Třífázové napájení zabraňuje vzniku napěťových asymetrií
Konverze bez použití transformátoru
Možnost paralelního zapojení dvou z celkem tří nezávislých systémů
MPP-Tracker k rozšíření rozsahu vstupního proudu
Integrovaný datalogger, webový server pro monitorování systému a různá komunikační rozhraní: Ethernet, RS485, vstup a výstup S0, 4 x analogové vstupy
Integrovaný elektronický odpojovač DC
S detekcí nebo bez detekce obloukového výboje
Grafický displej se 3 ovládacími tlačítky
Výroba bez použití olova podle směrnice EU RoHS (použití některých nebezpečných látek během výroby)
Technická data:
Vstupní veličiny (DC)
Počet vstupů DC / počet systémů MPP-Tracker 2 / 2
Max. doporučený příkon DC 4400 W
Max. vstupní napětí (napětí naprázdno) 950 V
Min. vstupní napětí 180 V
Počáteční vstupní napětí 180 V
Vstupní jmenovité napětí 680 V
Max. napětí MPP při jmenovitém výkonu WR DC 850 V
Min. napětí MPP Umppmin* při jmenovitém příkonu WR DC v symetrickém multistringovém provozu, provozu se dvěma trackery nebo při paralelním provozu 360 V
Min. napětí MPP Umppmin při jmenovitém výkonu WR DC v provozu s jedním trackerem 500 V
Rozšířená spodní oblast napětí MPP při částečném výkonu WR 180 V ... Umpp min
Max. přenášený podíl výkonu DC v rozšířeném rozsahu napětí MPP cca 70 %
Max. vstupní proud 9 A
Max. vstupní proud při paralelním zapojení 13 A
Výstupní veličiny (AC)
Počet napájecích fází 3
Síťové napětí 3/N/PE, AC, 230 V / 400 V
Uacmax, horní mez odpojení napětí 264,5 V (CZ)
Uacmin, spodní mez odpojení napětí 195,5 V (CZ)
Max. výstupní proud na fázi 6,1 A
Jmenovitý výkon AC 3800 W
Max. výkon AC 4200 V
Maximální stupeň účinnosti 96 %
Evropský stupeň účinnosti 94,7 %
Jmenovitá frekvence 50 Hz
Min. síťová frekvence fmin; mez odpojení 49,5 Hz (CZ)
Max. síťová frekvence fmax; mez odpojení 50,5 Hz (CZ)
Ztrátový výkon v noci <1 W
Krytí I
Galvanická izolace Bez transformátoru
Jmen. faktor výkonu naprázdno cos fí 1
Způsob kontroly sítě ENS, 3fázová kontrola
Ochrana proti přepólování Zkratové diody na straně DC
Ochrana osob AFI a ochrana proti zemnímu zkratu
Podmínky použití Uvnitř + venku
Okolní teplota -20°... 60° C
Max. okolní teplota při Pjmen 40° C
Max. vlhkost vzduchu 0 ... 95 %
Princip chlazení Regulovaný ventilátor
Max. hlučnost < 33dB(A)
Krytí IP podle IEC 60529 IP 55
Technika připojení na vstupní straně MC 4
Technika připojení na výstupní straně Pružinová svorkovnice
Rozměry (Š*H*V) 420 x 211 x 350 mm
Hmotnost 20.5 kg
Odpojovací bod Elektronický integrovaný odpojovač (DCS)
